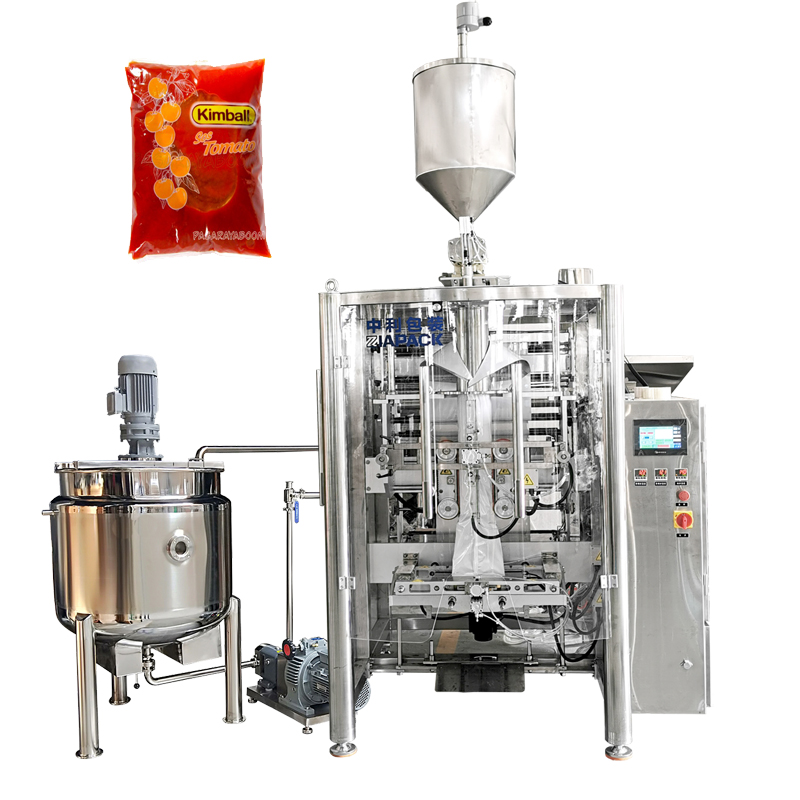

ZL420 ម៉ាស៊ីនវេចខ្ចប់ដោយស្វ័យប្រវត្តិសម្រាប់ទឹកជ្រលក់

ថង់បញ្ឈរដោយស្វ័យប្រវត្តិបង្កើតម៉ាស៊ីនបិទជិតសម្រាប់ផលិតផលរាវ (ទឹកជ្រលក់)

សេចក្តីណែនាំ :

អង្គភាពនេះត្រូវបានបង្កើតឡើងសម្រាប់តម្រូវការនៃផលិតផលរាវ និង viscous ។ អង្គភាពនេះត្រូវបានផ្សំឡើងនៃម៉ាស៊ីន grouting និងម៉ាស៊ីនវេចខ្ចប់មួយ; ម៉ាស៊ីនវេចខ្ចប់មានរចនាសម្ព័ន្ធសាមញ្ញ និងងាយស្រួលក្នុងការដំណើរការ។ ម៉ាស៊ីនរួមបញ្ចូលមុខងារនៃការផលិតថង់ ការបំពេញ ការផ្សាភ្ជាប់ និងការរាប់។ វាប្រើម៉ូទ័រ servo ដើម្បីទាញខ្សែភាពយន្ត និងមានមុខងារកែតម្រូវគម្លាតដោយស្វ័យប្រវត្តិ។

សមាសធាតុត្រួតពិនិត្យ PLC គឺជាផលិតផលម៉ាកល្បីអន្តរជាតិទាំងអស់ ជាមួយនឹងដំណើរការដែលអាចទុកចិត្តបាន។ ការរចនាកម្រិតខ្ពស់ធានាថាម៉ាស៊ីនមានភាពងាយស្រួលសម្រាប់ការកែតម្រូវ ប្រតិបត្តិការ និងការថែទាំនៅក្នុងឧស្សាហកម្មផ្សេងៗគ្នា។ ផ្នែក pneumatic នៃម៉ាស៊ីន grouting ទទួលយកសមាសធាតុ pneumatic; បរិមាណបំពេញនិងល្បឿនបំពេញអាចត្រូវបានកែតម្រូវតាមអំពើចិត្តហើយភាពជាក់លាក់គឺខ្ពស់; ក្បាលបំពេញ ទទួលយកឧបករណ៍បំពេញប្រឆាំងនឹងដំណក់ទឹក និងប្រឆាំងនឹងការគូរ; អង្គភាពនេះអាចត្រូវបានកែប្រែទៅជាការបំពេញភស្តុតាងកុប្បកម្មយោងទៅតាមតម្រូវការរបស់អតិថិជនប្រព័ន្ធ។ ការបំពេញពហុក្បាល; ប្រព័ន្ធអ៊ីសូឡង់; ប្រព័ន្ធបំពេញដោយស្វ័យប្រវត្តិពាក់កណ្តាលស្វ័យប្រវត្តិ ឬពេញលេញ។ យោងតាមតម្រូវការរបស់អតិថិជន ការគ្រប់គ្រងអគ្គិសនីនៃអង្គភាពទាំងមូលបំពេញតាមតម្រូវការសម្រាប់ការការពារការផ្ទុះ។

ទីបួន ការកំណត់រចនាសម្ព័ន្ធពាក់ព័ន្ធ

1. ផ្នែកគ្រប់គ្រងទទួលយកអេក្រង់ប៉ះដែលមានគុណសម្បត្តិនៃប្រតិបត្តិការសាមញ្ញនិងស្ថេរភាព;
2. ផ្នែក pneumatic ទទួលយកសន្ទះ solenoid, ឧបករណ៍បំបែកប្រេង - ទឹកនិងស៊ីឡាំង;
3. ម៉ូទ័រទាញខ្សែភាពយន្តទទួលយកម៉ូទ័រ servo;
4. ផ្នែកចិញ្ចឹមខ្សែភាពយន្តនៃម៉ាស៊ីនវេចខ្ចប់ប្រើប្រាស់បច្ចេកវិទ្យា servo film-drawing ដើម្បីការពារយ៉ាងមានប្រសិទ្ធភាពនូវសម្ភារៈកញ្ចប់ពីការបង្ខូចទ្រង់ទ្រាយ។

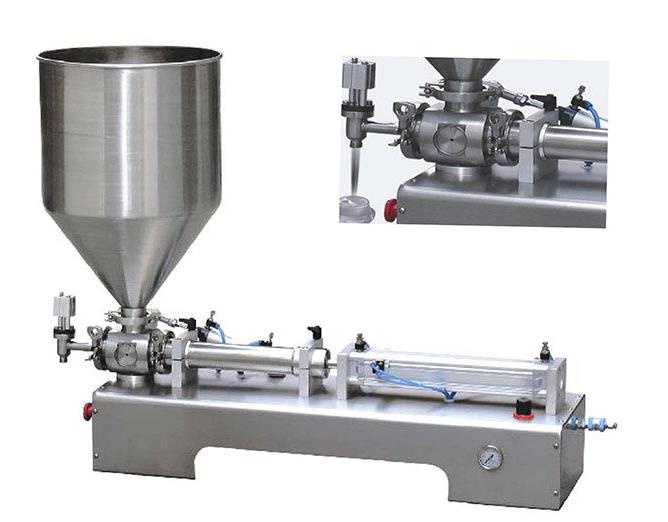

ស្នប់បំពេញពីស្តុង ZL100 ជាមួយ 50L

ម៉ាស៊ីនបូមបំពេញ piston ប្រើយ៉ាងទូលំទូលាយសម្រាប់វាស់បរិមាណនៃអង្គធាតុរាវផ្សេងៗគ្នា។ អាចសម្រេចបាននូវស្ថេរភាពខ្ពស់ និងទីតាំងច្បាស់លាស់។ ផ្នែកទំនាក់ទំនងសម្ភារៈទាំងអស់ផលិតដោយ SUS316 (ស្រទាប់ពីរ)

បរិមាណវាស់: 100-500ML

សមាសធាតុខ្យល់៖ SMC/AIR TAC

ភាពត្រឹមត្រូវ៖ 0.5-1%

ល្បឿន: 20-35 ដង / នាទី។

ម៉ាស៊ីនវេចខ្ចប់ ZL420 VFFS

ម៉ាស៊ីនទាំងមូលផលិតដោយដែកអ៊ីណុក 304 ម៉ាស៊ីននេះបំពាក់ដោយការផលិតកាបូប កាត់ បោះពុម្ពលេខកូដ ល. Siemens PLC និង Touch Screen, Panasonic servo motor, Japanese Photo Sensor, Korean Air valve, etc.. ប្រព័ន្ធទាញខ្សែភាពយន្តបានអនុម័ត ម៉ូទ័រ servo បើកបរធ្វើឱ្យល្បឿនកាន់តែលឿន។

ប៉ារ៉ាម៉ែត្របច្ចេកទេស:

ជួរទំងន់: 100-1000 ក្រាម។

ល្បឿនវេចខ្ចប់: 20-30 ថង់ / នាទី។

ទំហំកាបូប: (50-280) * (80-180) mm (L * W)

តម្រូវការខ្យល់ដែលបានបង្ហាប់៖ 0.6Mpa 0.65m³/min

អង្កត់ផ្ចិតខាងក្រៅរបស់ Reel: 400mm

អង្កត់ផ្ចិតខាងក្នុង: 75 ម។

ទំងន់ម៉ាស៊ីន៖ ៨០០ គីឡូក្រាម

ប្រភពថាមពល៖ 5.5kW 380V±10% 50Hz

លក្ខណៈពិសេស និងលក្ខណៈសំខាន់ៗ៖

ថង់ជាច្រើនប្រភេទ៖ ខ្នើយ និងកាបូប Gusset ។

ល្បឿនលឿន: ច្រើនជាង 20-60 ថង់ / នាទី។

ងាយស្រួលក្នុងការដំណើរការ៖ ឧបករណ៍បញ្ជា PLC និងអេក្រង់ប៉ះពណ៌ ការចង្អុលបង្ហាញកំហុសនៅលើអេក្រង់ប៉ះ។

ងាយស្រួលក្នុងការលៃតម្រូវ: ប្រហែលតែ 10 នាទីដើម្បីផ្លាស់ប្តូរថង់ខុសគ្នា។

ការត្រួតពិនិត្យប្រេកង់: ល្បឿនអាចត្រូវបានលៃតម្រូវដោយការបម្លែងប្រេកង់នៅក្នុងជួរ។

ស្វ័យប្រវត្តិកម្មខ្ពស់: គ្មានកម្លាំងរុញច្រានក្នុងដំណើរការថ្លឹងនិងវេចខ្ចប់, ការជូនដំណឹងម៉ាស៊ីនដោយស្វ័យប្រវត្តិនៅពេលបរាជ័យ។

សុវត្ថិភាព និងអនាម័យ៖

គ្មានខ្សែភាពយន្តទេ ម៉ាស៊ីននឹងរោទិ៍។

ការជូនដំណឹងរបស់ម៉ាស៊ីនហើយឈប់នៅពេលសម្ពាធខ្យល់មិនគ្រប់គ្រាន់។

ឆ្មាំសុវត្ថិភាពជាមួយនឹងឧបករណ៍បញ្ជាសុវត្ថិភាពសម្លេងរោទិ៍យន្ដការហើយបញ្ឈប់នៅពេលដែលឆ្មាំសុវត្ថិភាពត្រូវបានបើក។

ការសាងសង់អនាម័យដែលជាផ្នែកទំនាក់ទំនងផលិតផលត្រូវបានអនុម័តប្រើដែកអ៊ីណុកដែក Sus304 ។
